外置USB纯数字光纤同轴声卡配USB线SPDIF转DTS/AC3原码输出板

        朋友们大多不知道这个纯数字光纤同轴声卡是什么用途，简单点讲普通主板使用的光纤同轴子卡接到主板上的SPDIF_OUT接针上把SPDIF数字音频信号通过光纤同轴子卡传送出来，再通过光纤或同轴线传送到功放或解码器上，这样就可以实现数字环绕音响效果，配合您的数字高清电视实现真正的家庭影院功能。 但是问题来了，如果您的主板刚好没有SPDIF接针，又或者您是笔记本电脑怎么办呢？那就可以使用这个USB纯数字光纤同轴声卡来输出光纤或同轴数字原码信号来实现DTS或AC3解码。

SPDIF简介：
        SPDIF是SONY、PHILIPS数字音频接口的简称。就传输方式而言，SPDIF分为输出（SPDIF OUT）和输入（SPDIF IN）两种。目前大多数的声卡芯片都能够支持SPDIF OUT.SPDIF又分为同轴和光纤两种，其实他们可传输的信号是相同的，只不过是载体不同，接口和连线外观也有差异。但光信号传输是今后流行的趋势，其主要优势在于无需考虑接口电平及阻抗问题，接口灵活且抗干扰能力更强。通过SPDIF接口传输数码声音信号已经成为了新一代PCI声卡普遍拥有的特点，也是很多PC HiFi发烧友的最爱。

        很多朋友想让电脑具备光纤和同轴输出但又无从下手，只能花很贵的价格买带光纤或同纤功能的高档声卡，其实我们的电脑主板本身就具备数字音频输出功能，只是大家不太清楚怎么使用。大多数主板都有SPDIF_OUT接针(不同主板标识不同)，我们可以用这个光纤子卡把SPDIF数字音频信号从主板引出来，此时输出的是PCM数字混合编码音频信号，通过带DTS或AC3解码的功放或解码器就可以实现数字环绕音响效果，另外您也可以将数字音频信号传送到PC HiFi玩家常用的外置DAC上，实现PC HiFi音乐，让电脑带给您无与伦比的听觉享受。但是主板如果没有SPDIF OUT接针怎么办呢，所以我们开发了此纯数字光纤同轴声卡可以让不带SPDIF接针的主板实现高档数字输出声卡的功能，花小钱办大事。

本纯数字声卡能把电脑的声音完美地输送到HI-FI中高档解码器和AVR功放进行高质量回放，使电脑声音立马升级，使电脑成为高品质的音源，效果完全决于你的解码器或功放，解码器或功放越好，效果越好，完全摆脱了音源导致的音质低下问题



1.合适笔记本、无SPDIF接针的台式机增加光纤和同轴输出

2.完美支持输送高品质的WAV、APE、FLAC、MP3等音源

3.在播放电影时更支持输出PCM混合编码的多声道的DTS、杜比AC-3原码，让你有身临其境的感觉

4.采用高品质光纤端子和同轴输出插座，光纤同轴同步输出，匹配更多不同设备

5.选用低抖动的时钟晶振

6.即插即用，不需外接电源

7.选用优质元件，达到发烧级的水平，理性发烧的选择

8.使你的中高档器材完全发挥出效果，声卡再也不会成为您PC Hi-Fi的瓶颈

9.同轴采用标准0.5 Vp-p/75 ohm输出,光纤输出-19dBm





注意：采用光纤输出方式，能实现电脑与解码器或功放之间的光电隔离，拒绝高频干扰导致的噪声,让声音回归纯正



使用注意事项:

1.同由于本商品为裸板出售,使用前请包装好,避免金属物体碰到本电路板,否则有损坏的危险

2.要支持DTS和杜比AC-3,可使用win7系统即可，使用需要安装驱动和对软件进行简单的设置

驱动下载地址：http://pan.baidu.com/s/1mgMbg16  (复制到浏览器打开)

DTS试音音轨文件下载：http://pan.baidu.com/s/1eQF1RAq

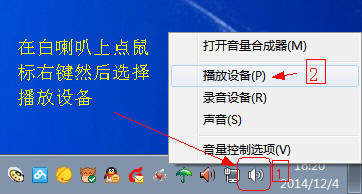

a、装好驱动后在桌面右下角白喇叭上点右键

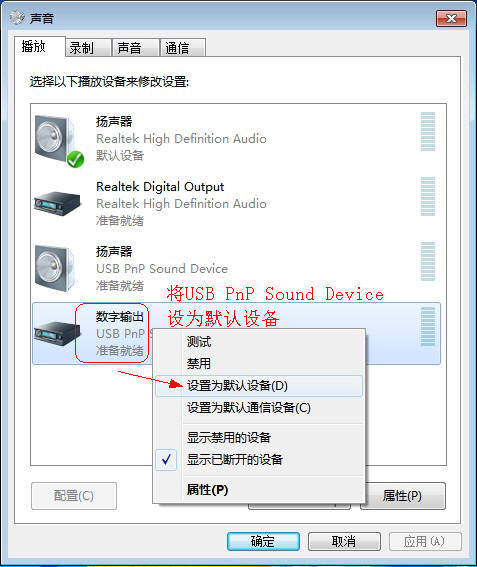

b、把USB声卡设定为默认设备

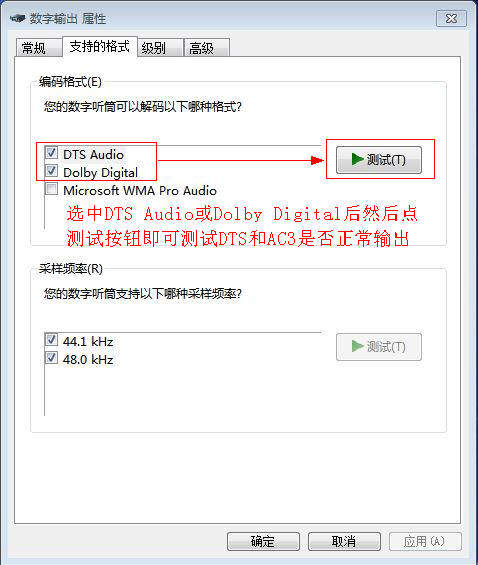

c、选中一种音频格式进行测试看是否可点亮解码器或功放上的DTS或AC3灯

3.非正常使用损坏不能进行保修

DTS解码

AC3解码



实拍大图，所见即所得

买回去不会调的，请照搬如下博客文章即可，注意一定要用win7系统

播放DTS音乐及高清电影时输出数字5.1声道的设置方法

http://blog.sina.com.cn/s/blog_55e9b2330101ji63.html

高清片源《大话西游之月光宝盒》，此片源具备DTS和AC3双音轨，只需要在完美解码中播放时用Ctrl+X切换即可，是最好的测试DTS和AC3的片源：

http://www.ed2000.com/ShowFile.asp?FileID=129296

DTS试音音轨文件下载：http://pan.baidu.com/s/1eQF1RAq
