真品华硕主板SPDIF光纤同轴镀金子卡数字声卡挡板DAC发烧DTS解码

        朋友们大多不知道这个子卡是什么用途，简单点讲就是接到主板上的SPDIF_OUT接针上把SPDIF数字音频信号通过这个子卡传送出来，再通过光纤或同轴线传送到功放或解码器上，这样就可以实现数字环绕音响效果，配合您的数字高清电视实现真正的家庭影院功能。

SPDIF简介：
        SPDIF是SONY、PHILIPS数字音频接口的简称。就传输方式而言，SPDIF分为输出（SPDIF OUT）和输入（SPDIF IN）两种。目前大多数的声卡芯片都能够支持SPDIF OUT.SPDIF又分为同轴和光纤两种，其实他们可传输的信号是相同的，只不过是载体不同，接口和连线外观也有差异。但光信号传输是今后流行的趋势，其主要优势在于无需考虑接口电平及阻抗问题，接口灵活且抗干扰能力更强。通过SPDIF接口传输数码声音信号已经成为了新一代PCI声卡普遍拥有的特点，也是很多PC HiFi发烧友的最爱。

        很多朋友想让电脑具备光纤和同轴输出但又无从下手，只能花很贵的价格买带光纤或同纤功能的高档声卡，其实我们的电脑主板本身就具备数字音频输出功能，只是大家不太清楚怎么使用。大多数主板都有SPDIF_OUT接针(不同主板标识不同)，我们可以用这个光纤子卡把SPDIF数字音频信号从主板引出来，此时输出的是PCM数字混合编码音频信号，通过带DTS或AC3解码的功放或解码器就可以实现数字环绕音响效果，另外您也可以将数字音频信号传送到PC HiFi玩家常用的外置DAC上，实现PC HiFi音乐，让电脑带给您无与伦比的听觉享受。所以此光纤子卡可以让低端集成声卡实现高档数字输出声卡的功能，花小钱办大事。

本光纤子卡的九大优势：

1. 光纤端子采用东芝TX178S高品质光纤头，是声卡芯片厂商公版电路首选元器件，大家知道厂商在公版产品中对元器件的使用可谓不惜工本，亲可以百度搜索“光纤子卡” 看下，很多高档声卡都会使用东芝光纤头，东芝TX178系列光纤头为行业标杆，见下图Realtek ALC892声卡芯片数据手册中的推荐电路图就使用的是TX178系列光纤头，只有使用高质量的光纤头才能保证高品的信号质量，劣制光纤头开关频率达不到要求会产生严重失真或Jitter，很多市售高端声卡及创新光纤子卡也与本子卡一样使用东芝高品质光纤头，请一定注意：
2. 同轴接口通过2.5万次拨插磨损测试，内衬塑料为无铅环保工艺耐高温材质，只有这种才能经工厂回流焊机大规模化生产，并耐洗板水
3. 挡板表面镀镍处理能防止生锈并具有良好导电性能及防电磁辐射。(防电磁辐射这一点对电子设备非常重要，请大家往下看)
4. 多层高速电路板，电路板厚度与主板一样达到1.5mm，完全符合高速数字电路规范，电路板背面全为地线层防止电磁辐射，规范的防电磁辐射设计，让您远离电磁辐射的伤害
5. 子卡和主板连接线两头均为防呆设计，双重防插反设计可大大减少插错后损坏元器件的可能
6. 数据线默认华硕原厂4PIN三线插头，完全原厂装，有送3PIN和单PIN套头，DIY改装套件适用于绝大多数主板，增加子卡的可玩性及兼容性
7. 高导电性连接电缆，优化绝缘层设计，针对数字电路全面提升性能，最优长度设计(此点在数字电路中尤其重要，过长的电缆会让数字电路形成天线效应接收到FM信号干扰)
8. 采用专业的包装方式保证在运输及安装使用中不会损坏元器件。里层使用防静电袋包装外套汽泡袋，外层使用加厚包装箱打包。
9. 实测光纤和同轴支持24bit 192KHz输出：

光纤

同轴

测试设备：乐之邦MD10 DAC、映泰HIFI B85W主板(ALC892蓝光声卡)

 以下为实拍图片：

内包装赏析

 包装可靠结实：

安装使用注意事项:

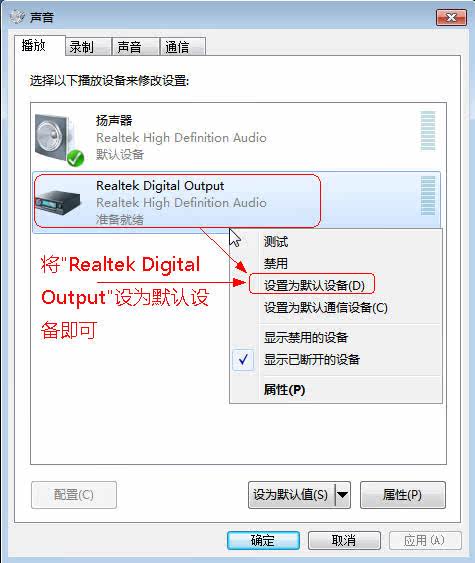

a、进系统后在桌面右下角白喇叭上点鼠标右键



b、把主板集成声卡的数字输出设定为默认设备即可





c、选中一种音频格式进行测试看是否可点亮解码器或功放上的DTS或AC3灯，以及5.1功放的6个喇叭是不是都出声了，都测试正常侧说明光纤同轴子卡安装正确，其他的就属于买家自己的软件调试问题了

 ============================================================

1、购买说明

华硕主机板S/PDIF数字音频光纤模组，支持光纤/同轴输出，配合子卡带自的连接线接主板上的SPDIF OUT接口输出同轴和光纤数字音频，请买家确认好您的主板上是否有SPDIF接针，如有不明白的可将主板型号发给店小二来确认。
-------------------------------------------------------------------------------
2、连接线DIY改各品牌主板SPDIF信号说明

因原厂专为ASUS主板设计，为了方便使用其他品牌主板的买家也能用上这个光纤子卡，本店另配了3个单PIN头套和一个3PIN头套给买家DIY，非ASUS主板买家可自行更改为3根单PIN头或3PIN头连接线以适用于自己的主板。目前所有主板SPDIF OUT信号均为Vcc +5V电源、SPDIF信号、GND地线组成，只是主板SPDIF OUT插座接针排列方式不同，改线后可适用于其他所有带SPDIF_OUT接针的主板或声卡，如主板本身没有SPDIF接针也可以从声卡芯片上接出SPDIF信号来，具体信息请详询店主。手把手教你将3线4PIN头改造成一头4PIN一头3单PIN，可接任一主板

本子卡连接线红色为Vcc +5V电源，棕色为SPDIF Out信号， 黑色为GND地线。以下为几大品牌主板的常见接线方式说明，请在接线时多多注意，如本图中没有的接法请参考主板说明书或向店主咨询。
掌柜郑重提醒：请买家千万要注意相应颜色的线插到对应的信号针上面，接错了的话很有可能导致子卡或主板烧坏，切记
--------------------------------------------------------------------------------
3、包装、收货注意事项及质保说明：

1. 装箱清单：光纤子卡、配套连接线、3PIN头套一个、3个单PIN头套，采用防损汽泡袋包装严实
2. 质保说明：如非人为原因损坏15日内包换，1年内免费包修，人为烧坏维修收取维修零件成本费用。安装时请注意主板插针的Vcc电源、SPDIF信号、GND地线 接口位置，不懂的可以将主板型号告诉卖家以帮助判断，以免插反而烧坏，所有光纤子卡出货前均测试OK，如插反烧毁，将不予质保。
